国产成人人综合亚洲欧美丁香花_成年免费无码动漫AV片在线观看_久久99精品久久久久婷婷_无码国内精品久久综合88

導航
icon
在線咨詢
icon
電話
水泥地暖模塊模具硅膠
首圖

水泥地暖模塊模具硅膠

水泥地暖模塊模具硅膠是一款針對水泥產品較重、容易損壞模具而研發出來的模具硅橡膠。
基本參數
硬度:15-40 硫化劑添加:2-3
外觀:半透明/乳白 密度:1.08-1.09g/cm3
線收縮率:0.3% 常規包裝:25/200kg
樣品申請
產品詳情Product Details


 水泥地暖模塊模具硅膠
簡介

   水泥地暖模塊模具硅膠是一款針對水泥產品較重、容易損壞模具而研發出來的模具硅橡膠。適合水泥地暖產品大批量生產復制,而且復制花紋精致,紋路復制清晰,解決了其它材質無法將水泥表面上的圖案設計復制出來的問題。

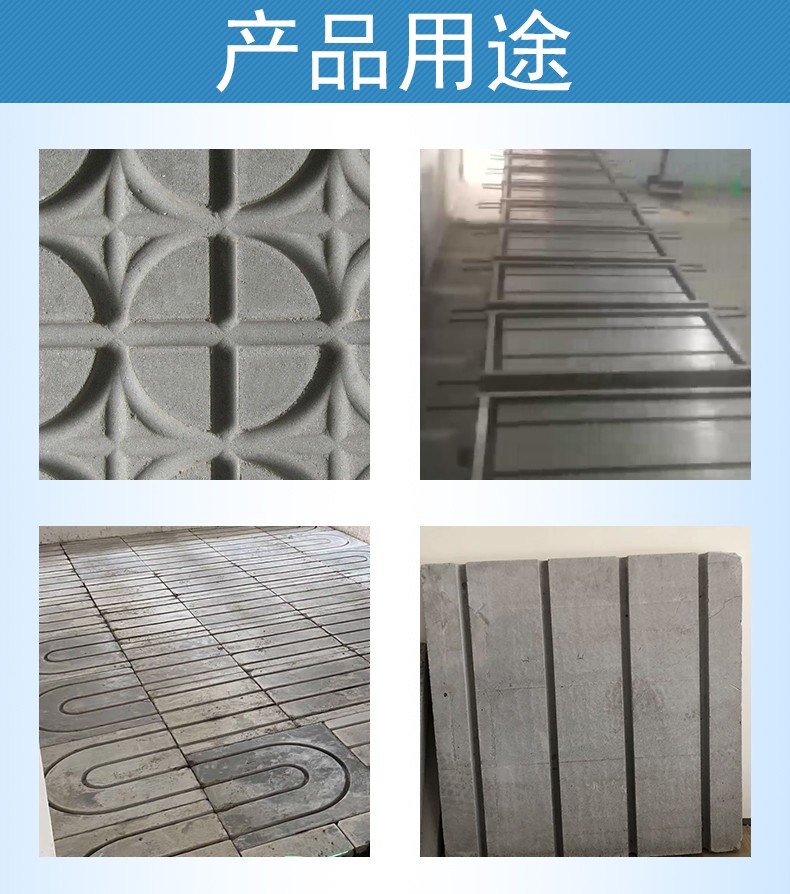

 水泥地暖模塊模具硅膠簡介用途

  水泥地暖模塊模具硅橡膠適用于大型石頭、石膏、水泥構件、文化石、背景墻、砂巖石雕等產品復制及其硅膠模具制作。可以完美的將產品細小紋路圖案給復制出來,適合水泥地暖制品大批量生產復制,硅膠模具可重復使用,為客戶節約生產成本。



  水泥地暖模塊模具硅膠特點

 1.流動性好、易操作、脫模簡單;

 2.做出來的硅膠模具不變形、耐高溫、不膨脹,使用壽命長久;

 3.撕裂強度高、拉力好,翻模次數多;

 4. 收縮率低(≤0.3%),可室溫快速固化成型,性能可按客戶要求調整;

 5.適合各種大中小、形狀復雜的產品復制及硅膠模具制作。

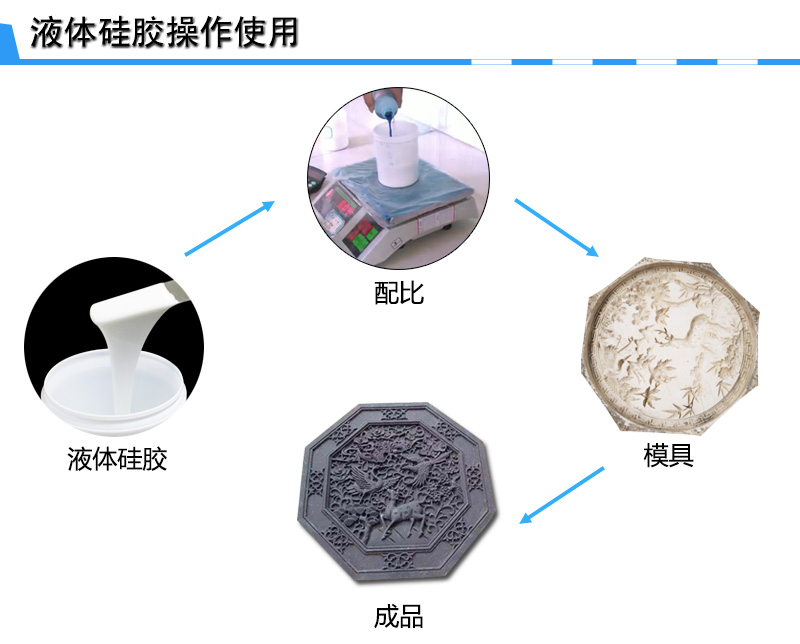

   水泥地暖模塊模具硅膠操作

 1.準備工具:木板、尺子、刀、熱熔膠槍等;

 2.把模種表面清理干凈,并均勻的涂上一層脫模劑(洗潔精),把模種固定在平整的木板或玻璃板上;

 3.切割相應的木板,圍在模種四周(木板與模種間留有5mm左右的距離,并涂上脫模劑),用熱熔膠槍封住四邊的縫隙;

 4.根據模種的大小、結構復雜程度及使用稱量硅膠進行配比,充分混合攪拌后往模種倒入一部分,然后一起抽真空;

 5.抽完真空后,把剩余的硅膠全部倒進模種內;

 6.待硅膠完全固化后(3-4小時),去除紙板,把硅膠模具拆下來,用剪刀修整四邊多余的硅膠;

 7.進行脫模,取出模具,修整邊緣;

 8.至此整套流程結束,24小時后即可投入生產,將硅膠模具保存在通風、陰涼、干燥的地方。




水泥地暖模塊模具硅膠操作注意

 1.要使用干凈操作工具,以免硅膠混入雜質,影響固化;

 2.固化劑的添加量應視溫度而定,氣溫高則減少。固化劑若添加過量會影響模具質量,硅膠模具會變脆;固化劑添加少則會延長固化時間;

 3.抽真空到-0.1mpa即可,抽真空時間不宜過長,防止硅膠在抽真空時發生交聯反應,使硅膠變的一塊一塊的,造成原料浪費;

 4.硅膠模具制作完成后,保存在通風、陰涼、干燥的地方,24小時后在投入生產。



液態翻模模具硅膠參數

顏色白色/半透明
硬度(邵氏A)15±220±225±230±233±240±2
硫化劑添加(%)2-3
動力粘(mPa.s)1.3w±0.2w1.7w±0.2w2.5w±0.2w2.7w±0.2w2.5w±0.2w1.5w±0.2w
拉伸強度(MPa)2.52.83.44.03.5
撕裂強(KN/m)16±219±224±225±221±2
伸長率(%)380530410420450180
密度(g/cm3)1.081.09
操作時間(min)30-5030-4030-50
硫化時間(h)4-53-44-5
線收縮率(%)0.3
常規包裝(kg)25/200

注: 以上參數僅為常規參數,如有特殊需求請與我司聯系;固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。

液態翻模模具硅膠常規包裝



推薦產品Recommended Products
樣品申請
請按下列表格填寫以下內容,我們收到后會在第一時間與您取得聯系。
如有疑問,歡迎給我們致電:13823551369
?
